Hej tamo! Kao dobavljač mjerača nivoa, jako sam oduševljen da podijelim s vama kako da instalirate mjerač nivoa. Bilo da ste DIY entuzijasta ili profesionalac u industriji, ispravna instalacija je ključna za precizno mjerenje nivoa. Dakle, zaronimo odmah!
Provjere prije instalacije
Prije nego što uopće počnete raspakirati mjerač nivoa, morate učiniti nekoliko stvari. Prvo provjerite paket isporuke. Uvjerite se da su svi dijelovi tu i da nema vidljivih oštećenja. Ne želite da započnete instalaciju samo da biste otkrili da ključna komponenta nedostaje ili je pokvarena.
Zatim dobro pogledajte mjesto instalacije. Trebao bi biti udaljen od bilo kakvih izvora smetnji poput jakih elektromagnetnih polja. Na primjer, ako instalirate mjerač nivoa zasnovan na radaru, obližnji motori ili veliki električni transformatori mogu pokvariti signal. Također, osigurajte da je lokacija dostupna za održavanje. Ne želite da ga instalirate na mestu do kojeg je nemoguće doći kada treba da rešite neke probleme.
Vrste mjerača nivoa i njihova ugradnja
Postoje različite vrste mjerača nivoa, a svaka ima svoj vlastiti proces instalacije. Pogledajmo nekoliko uobičajenih.
Nekontaktni radarski predajnik nivoa
Jedna popularna opcija jeRosemount 5408 Beskontaktni radarski predajnik nivoa | 2 - Žičani FMCW radar. Ovaj tip mjerača nivoa koristi radarske valove za mjerenje nivoa tekućine ili čvrste tvari u spremniku.
Korak 1: Montaža predajnika
Prvo odaberite mjesto za montažu na vrhu spremnika. Montažna prirubnica treba da bude centrirana preko područja na kojem želite da izmerite nivo. Koristite odgovarajuće vijke i zaptivke da pričvrstite predajnik za rezervoar. Uvjerite se da je predajnik nivelisan; možete koristiti libelu za duplu provjeru.
Korak 2: Povezivanje ožičenja
Povežite kablove za napajanje i signale prema uputstvima proizvođača. Obično je to dvožični sistem, što znači da napajanje i signal dijele isti par žica. Budite oprezni kada skidate žice kako biste izbjegli kratke spojeve.
Korak 3: Konfiguracija
Nakon fizičke instalacije, potrebno je konfigurirati odašiljač. Ovo se može učiniti pomoću ručnog konfiguratora ili putem PC softvera. Podesite parametre kao što su visina rezervoara, dielektrična konstanta materijala koji se meri i vrednosti nule i raspona.
Predajnik nivoa diferencijalnog pritiska

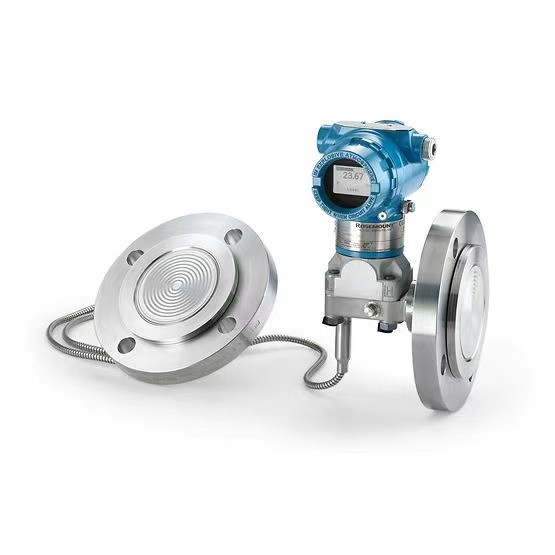

TheRosemount™ 3051L predajnik nivoaje dobro poznati transmiter nivoa diferencijalnog pritiska.
Korak 1: Montaža predajnika
Ovaj odašiljač možete montirati na bočnu stranu rezervoara ili na obližnju cijev. Ako ga montirate sa strane rezervoara, koristite nosač za montažu. Uvjerite se da je predajnik na ispravnoj nadmorskoj visini u odnosu na nivo tekućine koji mjerite.
Korak 2: Povezivanje impulsnih linija
Povežite impulsne vodove visokog i niskog pritiska na odgovarajuće priključke na predajniku. Ovi vodovi prenose pritisak od rezervoara do predajnika. Koristite odgovarajuće cijevi i spojeve kako biste osigurali spoj bez curenja.
Korak 3: Ožičenje i konfiguracija
Spojite napojne i signalne žice prema uputama. Zatim konfigurirajte predajnik za određenu primjenu, uključujući postavljanje raspona, mjernih jedinica i svih faktora kompenzacije.
Detektor nivoa vibrirajućih viljuški

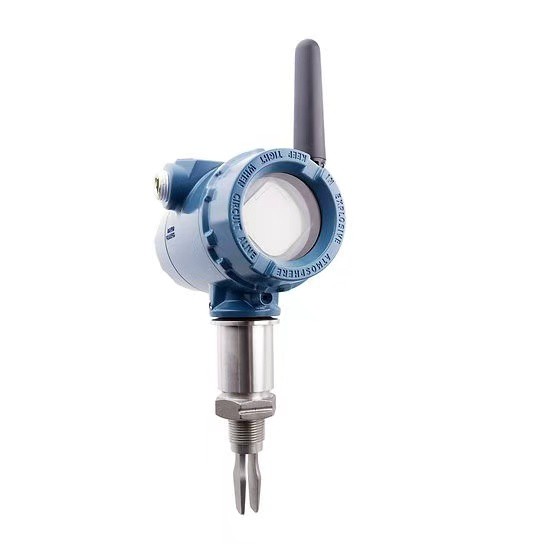

TheRosemount™ 2160 bežični detektor nivoa - vibrirajuća viljuškaje praktičan uređaj za otkrivanje prisustva ili odsustva tečnosti ili čvrste supstance na određenom nivou.
Korak 1: Montaža viljuške
Montirajte vibrirajuću viljušku na željeni nivo u rezervoaru. Može se instalirati putem bočnog ili gornjeg ulaza. Upotrijebite priložene spojnice kako biste ga čvrsto pričvrstili.
Korak 2: Postavljanje bežične mreže
Ako se radi o bežičnom modelu, morate postaviti bežičnu komunikaciju. Ovo obično uključuje uparivanje detektora sa gateway-om ili prijemnikom. Pratite uputstva proizvođača da biste dovršili podešavanje bežične veze.
Provjere nakon instalacije
Nakon što ste instalirali mjerač nivoa, vrijeme je za neke provjere.
Provjera funkcionalnosti
Uključite mjerač nivoa i provjerite da li prikazuje ispravan nivo. Možete napraviti jednostavan test dodavanjem ili uklanjanjem male količine materijala u spremniku i vidjeti da li se očitavanje mijenja u skladu s tim.
Provjera kalibracije
Ako je mjerač nivoa kalibriran tokom procesa konfiguracije, dvaput provjerite kalibraciju. Možete koristiti referentnu metodu mjerenja, kao što je mjerna šipka za spremnik za tekućinu, da provjerite točnost mjerača.
Provjera curenja
Za mjerače nivoa s impulsnim vodovima ili priključcima za tekućinu provjerite da li ima curenja. Malo curenje može uticati na tačnost merenja i takođe može predstavljati bezbednosnu opasnost.
Savjeti za rješavanje problema
Čak i uz pravilnu instalaciju, možete naići na neke probleme. Evo nekoliko uobičajenih problema i kako ih riješiti.
Nema čitanja ili je pogrešno čitanje
Ako mjerač nivoa ne pokazuje očitanje ili je očitavanje daleko, prvo provjerite napajanje. Uvjerite se da su kablovi pravilno povezani i da nema prekida napajanja. Također, provjerite ima li smetnji, kao što je električna oprema u blizini.
Interferencija signala
Ako koristite radar ili bežični mjerač razine i postoji smetnja signala, pokušajte promijeniti frekvenciju ili položaj antene. Također možete zaštititi mjerač od izvora smetnji.
Impulsne linije propuštaju
Ako primijetite curenje u impulsnim vodovima, zategnite spojnice ili zamijenite oštećene cijevi ili brtve.
Zašto odabrati naše mjerače nivoa
Kao dobavljač merača nivoa, nudimo proizvode visokog kvaliteta sa odličnim performansama. Naši mjerači nivoa su dizajnirani da budu pouzdani i precizni, osiguravajući da dobijete najpreciznija mjerenja nivoa za vaše primjene. Pružamo i sveobuhvatnu tehničku podršku, tako da ako imate bilo kakvih pitanja tokom instalacije ili rada, naš tim je spreman pomoći.
Ako ste na tržištu za mjerač nivoa ili trebate više informacija o instalaciji i konfiguraciji, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo sa svim vašim potrebama mjerenja. Bilo da tražite beskontaktni radarski predajnik nivoa, predajnik nivoa diferencijalnog pritiska ili vibrirajući detektor nivoa viljuške, mi ćemo vas pokriti.
Reference
- Priručnici za instalaciju za Rosemount 5408 Beskontaktni radarski predajnik nivoa, Rosemount™ 3051L odašiljač nivoa i Rosemount™ 2160 bežični detektor nivoa - vibrirajuća viljuška.
- Industrijski standardi i najbolje prakse za ugradnju mjerača nivoa.
