Uvod proizvoda:

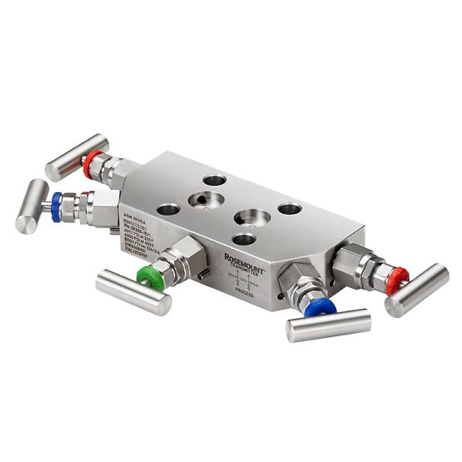

Integralni razvodnik RoseMount R305 sastavi se izravno na patentirani rosemount Coplanar ™ predajnik, eliminirajući potrebu za prirubnicom. Tlak - zaključani ventil, isključivo predstavljen na razvodnicima ROSEMOUNT R305 i R306, nudi pojednostavljeni rad, poboljšana pouzdanost i povećana sigurnost operatera. Ovaj lagani premijski razvodnik dostupan je u konfiguracijama sa 2, 3 i 5 ventila koje omogućavaju izolaciju instrumenta i kontrolirani odzračivanje kako bi se osiguralo integritet mjerenja.
Funkcija proizvoda:
- Ekskluzivni tlak - Lock ™ ventil tehnologija sa dva-- komad deskstuju, nudi poboljšanu pouzdanost, povećana sigurnost operatera i pojednostavljeni rad
- Dizajniran za direktnu sklop za RoseMount Coplanar odašiljač interfejsa, eliminirajući potrebu za prirubnicom, a istovremeno smanjuju ukupnu težinu sistema
- 50% manje potencijalnih bodova curenja nego konvencionalni predajnik za prirubnice za razdjelnik sučelja
- Dostupno u konfiguracijama od 2-, 3 i 5 ventila za višeslojni, apsolutni, gage i diferencijalni predajnici pod pritiskom
- Veliki interni proces provrta za oduzimanje priključaka
- Ženska NPT procesna veza
- Omogućuje curenje - testirano i testirano jednim bodovima, kada se fabrika sastavi za prenosnike za obradu tlaka
Parametar proizvoda:
Model
|
Kodeks |
Opis |
|
|
R305 |
Integralan razdjeltov |
Klasa dizajna
|
Kodeks |
Opis |
|
|
E |
Poboljšan |
★ |
Razdjelnik stila
|
Kodeks |
Opis |
|
|
C |
Coplanar |
★ |
Vrsta razdjelnika
|
Kodeks |
Opis |
|
|
|
2 |
Dva - ventil |
★ |
|
|
3 |
Tri - ventil |
★ |
|
|
5 |
Pet - ventil |
★ |
|
Tijelo
Pogledajte materijale izgradnje za dodatni detalj o vlažnim materijalima izgradnje.
|
Kodeks |
Opis |
Poklopac |
Stabljika i savet |
Odvod / oduška |
|
|
2 |
316 nehrđajući čelik (SST) |
316 Sst |
316 Sst |
316 Sst |
★ |
Procesna veza
|
Kodeks |
Opis |
|
|
B |
Y2-14 Npt ženka |
★ |
Materijal za pakiranje
|
Kodeks |
Opis |
|
|
1(1) |
PTFE |
★ |
|
2(2) |
Na bazi je grafita - |
(1) uključuje PTFE traku na odvodnim / odzračnim ventilima i utikačima.
(2) uključuje grafit traka na odvoditi /otvor ventili i utikači.
Sjedište ventila
|
Kodeks |
Opis |
|
|
1 |
Integralan |
★ |
Dodatne opcije
Prošireni proizvod WarraNty
|
Kodeks |
Opis |
||||
|
Wr3 |
3-godišnja |
ograničen |
proizvod |
garancija |
|
|
Wr5 |
5-godišnja |
ograničen |
proizvod |
garancija |
|
Držač za ugradnju
|
Kodeks |
Opis |
|
|
B4 |
SST nosač za ugradnju za 2-in. (50,8 mm) nosač cijevi sa serijskim 300 SST vijcima |
|
|
Biti |
316 SST nosač za 2-in. (50,8 mm) nosač cijevi sa 316 SST vijcima |
|
|
Bf |
Držač za nosače od ugljičnog čelika (CS) |
|
|
BG |
316 nosač za montiranje ploča serije |
Materijali za pričvršćivanje
|
Kodeks |
Opis |
|
|
L4 |
Austenitic 316 SST vijci |
|
|
L5 |
Vijci ASTM A193 B7M |
|
|
L8 |
ASTM A193 razred B8M, klasa 2 |
Čišćenje
Ovo nije dostupno sa grafitnim šifrom za pakiranje na bazi grafita 2.
|
Kodeks |
Opis |
|
|
P2 |
Čišćenje za poseban usluge |
Priručnik materijala za NACE
Stabljika ventila i materijal sa vrhovima je C-276.
|
Kodeks |
Opis |
|
|
SG |
Kiseli plin (susreće NACE®MR0175 / ISO 15156, MR01031) |
|
|
TI |
Kiseli plinski materijali izgradnje sa 316 SST ne {- vlaženi materijali |
NACE certifikat
|
Kodeks |
Opis |
|
|
Q15 |
Certifikat od Poštivanje do Nace MR0175 / ISO 15156 za vlažan materijali |
★ |
|
Q25 |
Certifikat od Poštivanje do Nace Mr0103 za vlažan materijali |
Opcije za odvod
|
Kodeks |
Opis |
|
|
DM |
Odvoditi Otvor Čepovi, 316 Sst |
RoseMount R305 integralni razdjelnici

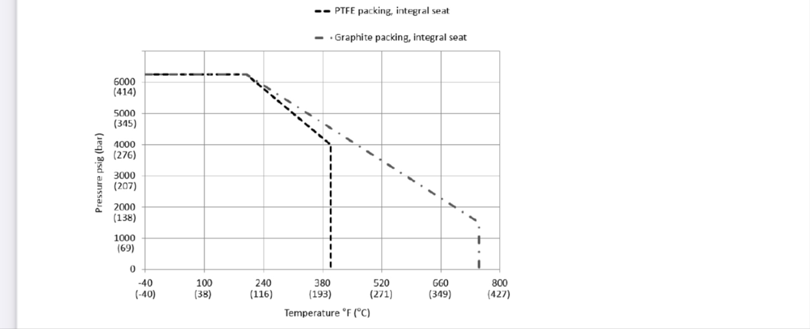

Tabela 2: Rosemount R305 Integral Razdjelci
|
Pakiranje |
Sjedalo |
Pritisak i temperatura ocjene |
|
PTFE |
Integralan |
6250 PSI AT -40 do 200 stepeni F (431 bar na -40 do 93 stepeni) 4000 PSI na 400 F (276 bara u 204 stepeni) |
|
Grafit |
6250 PSI AT -40 do 200 stepeni F (431 bar na -40 do 93 stepeni) 1500 PSI na 750 f (103 bara u 399 stepeni) |
